Der VNE 80 und der VNE 90 sind reibungsarme, gasdichte Manipulatoren. Sie werden in Laboren für Nachbestrahlungsuntersuchungen und in Brennstoffelement-Wiederaufbereitungszellen eingesetzt. Diese Zellen müssen für Über- oder Unterdruck hermetisch abgedichtet sein.
Dort kann das System eingesetzt werden:

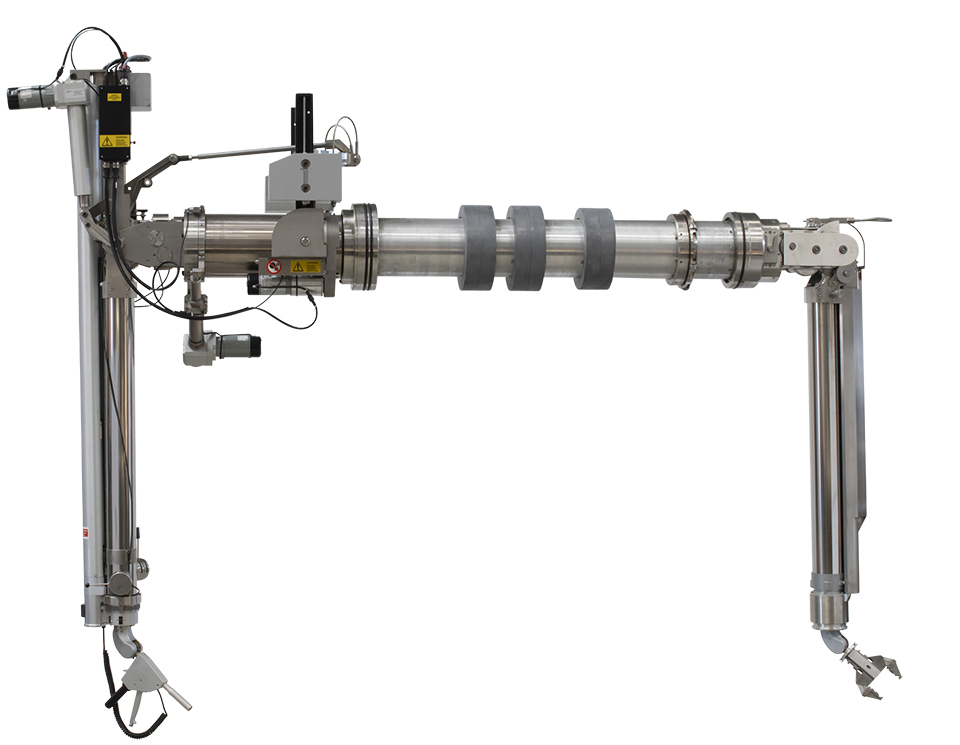

Die Telemanipulatoren sind modular aufgebaut und besitzen vier Hauptteile:

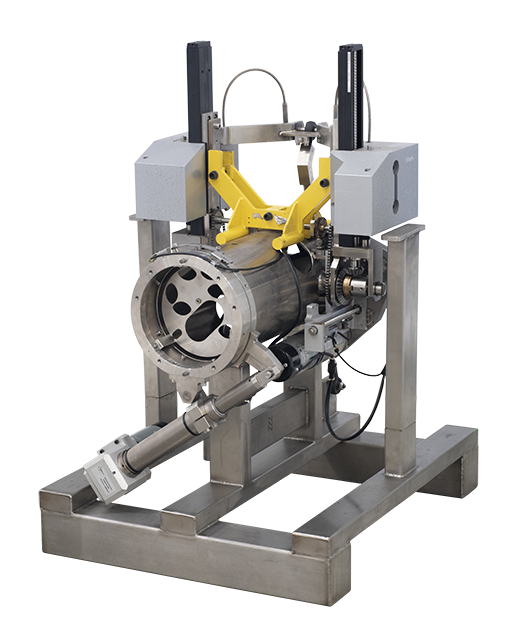

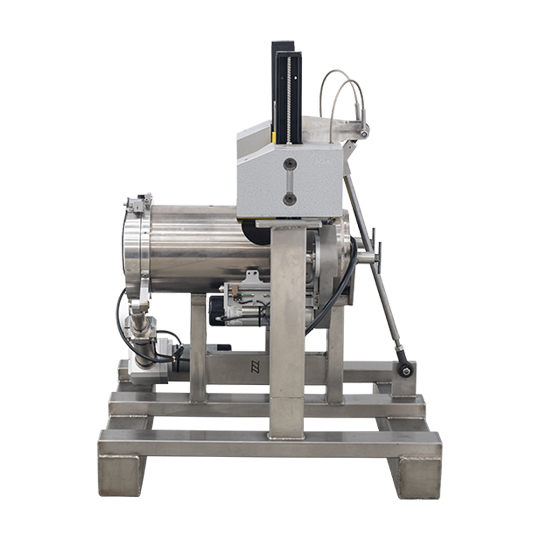

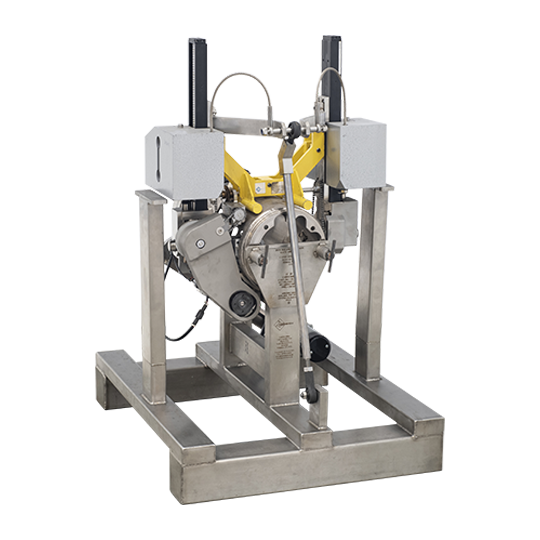

Alle Hauptbaugruppen sind über die gesamte Manipulatorenreihe hinweg austauschbar. Dies ermöglicht es, den kalten Arm sowie den heißen Arm und das Verlängerungsrohr vom Durchgangsrohr bei Bedarf zu trennen. Das Durchgangsrohr bleibt somit in der Wand, um die Eindämmung aufrechtzuerhalten.
Wälischmiller UK ist auf Manipulatoren für die Nuklearindustrie spezialisiert und genießt insbesondere aufgrund der hohen Zuverlässigkeit und Langlebigkeit seiner Produkte einen ausgezeichneten Ruf. Das Unternehmen mit Sitz im South Marston Park in Swindon, Wiltshire ist ein Geschäftsbereich von Wälischmiller (einer Tochtergesellschaft von Cadre Holding). Das Unternehmen bietet Projektierung, Konstruktion, Fertigung, Installation sowie einen kompletten Ersatzteil- und Kundendienst für Manipulatoren in der Nuklearindustrie.
So funktionieren die VNE-80 und VNE-90
Bewährte Remote-Handling- und Manipulatorsysteme für die Nuklearindustrie, den Rückbau und die Nuklearmedizin und Forschung – mit nachweisbarer Zuverlässigkeit und ALARA-orientierter Auslegung. Wir liefern Engineering bis Service und Wartung aus einer Hand: durchdachte Ingenieurskunst bis ins kleinste Detail, klare Schnittstellen (Mechanik/Elektrik/Steuerung) und Lifecycle-Support mit Ersatzteilen 30+ Jahre. Ergebnis: planbare Projekte, exzellente Produkte und kurze Wege zum technischen Ansprechpartner.
Von der Anfrage bis zum Design – wie Ihre Ausrüstung entsteht
Präzise Bewegungssteuerung für enge Räume
Die Manipulatoren VNE-80 und VNE-90 sind so gebaut, dass sie auch in engen heißen Zellen mit kompromissloser Präzision funktionieren. Mit elektrisch angetriebenen X-, Y- und Z-Bewegungen können die Bediener den Arbeitsbereich vor der ersten Aktion in der Zelle vorpositionieren. Diese clevere Voreinstellung macht die Einrichtung zu einem kontrollierten, wiederholbaren Prozess und sorgt dafür, dass der kalte Arm immer im ergonomischen Bereich des Bedieners bleibt. Das Ergebnis ist ein System, das die Arbeitsbelastung reduziert, Prozesse effizienter gestaltet und selbst in sicherheitskritischen Anwendungen höchste Präzision gewährleistet.
Dynamisches Ausgleichsgewicht: Schwere Lasten fühlen sich leicht an
Der VNE-90 hebt die Leistung mit seinem Dynamic Balance-System auf ein neues Level – eine aktive Lastkompensationstechnologie, die sich beim Heben ständig anpasst. Selbst bei voller Reichweite bleibt der Manipulator perfekt ausbalanciert, wodurch die bei der Fernhandhabung üblicherweise auftretende Belastung wegfällt. Die Bediener beschreiben ihn als „schwerelose Verlängerung der Hand“, die präzise und feinfühlige Aufgaben ermöglicht und dabei bis zu 30 kg bei einer horizontalen Reichweite von 2,5 m (typischer Nutzbereich) und 20 kg über den gesamten Bewegungsbereich (4 m Reichweite und 70 Grad Neigung) handhabt. Diese dynamische Unterstützung verbessert die Kontrolle erheblich, reduziert die Ermüdung und steigert die Gesamtproduktivität in anspruchsvollen Umgebungen.
Für extreme Bedingungen gemacht: Materialien, die länger halten als die Mission
Jedes wichtige Bauteil – von Getrieben bis zu Teleskoprohren – ist aus sorgfältig ausgewählten hochfesten Edelstählen und modernen Aluminiumlegierungen gemacht. Diese Materialien sorgen dafür, dass die Geräte auch bei Dauerbetrieb gegen Strahlung, Korrosion und mechanischen Verschleiß geschützt sind. Das Teleskop vom heißen Arm aus Edelstahl sorgt genau dort, wo es drauf ankommt, für zusätzliche Steifigkeit und Langlebigkeit. In Kombination mit robusten Backenbaugruppen, einer sechseckigen Auslegerkonstruktion und präzisen Differentialgehäusen ist die VNE-Serie nicht nur auf Langlebigkeit ausgelegt, sondern auch dafür gebaut, in einigen der rauesten Umgebungen der Welt zu bestehen.
Schutz für Bediener durch intelligente Lastisolierung

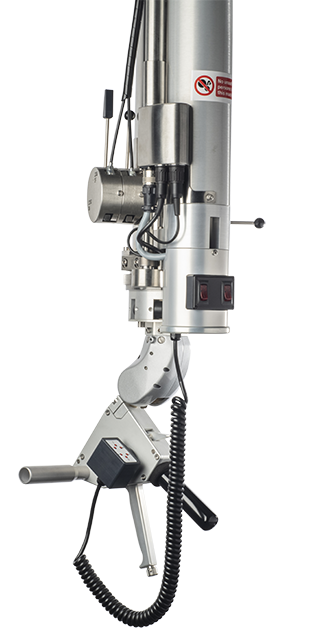

Fernbedienung braucht Konzentration – keine körperliche Anstrengung. Der Ratschenmechanismus mit Lastisolierung hält vertikale Lasten am heißen Arm, ohne Kräfte auf den Bediener zurückzuleiten. Wenn er aktiviert ist, werden Bewegungen schrittweise arretiert und wirken wie mechanische „Sicherheitskontrollpunkte“, die Lasten genau dort sichern, wo es nötig ist. Dieser Mechanismus ist besonders wertvoll für Aufgaben, die eine stabile Positionierung erfordern, und gibt den Bedienern die volle Kontrolle, ohne gegen das Gewicht ankämpfen zu müssen. Mit intuitiven, am Griff angebrachten Bedienelementen für die Bewegung elektrischer Lasten und einer anpassbaren Backensteuerung verbessert das System gleichzeitig die Sicherheit, Präzision und menschliche Leistungsfähigkeit.
Modular, aufrüstbar und zukunftssicher
Die VNE-Serie ist für eine lange Lebensdauer und ständige Weiterentwicklung ausgelegt. Sowohl die Standardausführung VNE-80 als auch die Dynamic Balance VNE-90 profitieren von der kontinuierlichen Produktentwicklung, wobei neue Leistungsmerkmale so konzipiert sind, dass sie in bestehende Anlagen nachgerüstet werden können. Hot Arms mit größerer Reichweite, Bootinge-Systeme, Backenkonfigurationen, Lasttragmechanismen und sogar dynamische Ausgleichsmodule können auch lange nach der ersten Installation eingebaut werden. Diese Modularität schützt den Wert der Investition, hält die Ausrüstung auf dem neuesten Stand und sorgt dafür, dass die Bediener immer mit modernster Technik arbeiten.
